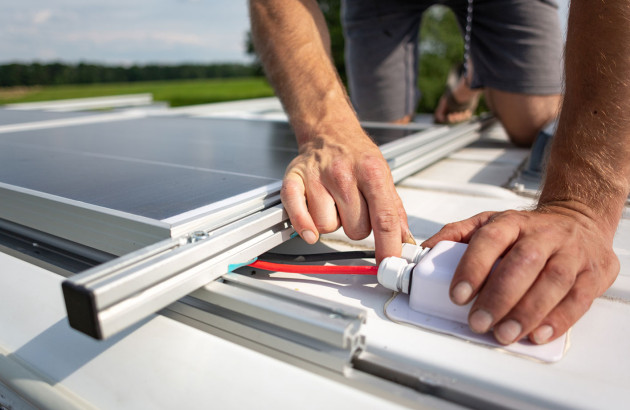

Homme qui installe des câbles de panneau solaire
Homme qui installe des câbles de panneau solaire
  1. 1. Quelle est la spécificité d’un câble PV ?
  2. 2. Quel câblage choisir pour la connexion des panneaux solaires et pour raccorder les panneaux à l’alimentation électrique du logement ?
  3. 3. Quelles sont les principales caractéristiques des câbles de panneaux solaires (section, tension, etc.) ?
  4. 4. Comment choisir des câbles adaptés au branchement de son installation solaire (longueur, puissance, diamètre…) ?
  5. 5. Nos conseils d’installation et d’entretien des câbles de panneaux solaires
  6. 6. Ce qu’il faut retenir

Un câble de panneau solaire assure la liaison entre les différents équipements d’une installation solaire. Ce dernier sert à transporter du courant électrique. De ce fait, le câble doit être adapté à son utilisation, à la puissance des panneaux et à l’envergure de l’installation.

Il existe différents types de câbles (câble DC, câble AC, câble de mise en terre…) avec différentes caractéristiques (tension, section, isolation). Au travers de ce guide, nous vous expliquons l’utilité de ces câbles ainsi que les principaux critères pour choisir le bon modèle selon votre installation solaire.

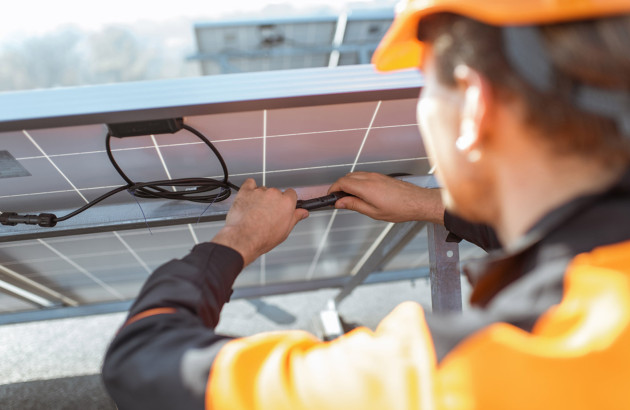

Ouvrier qui s'occupe de brancher des câbles de panneau solaire

Quelle est la spécificité d’un câble PV ?

Les câbles des panneaux photovoltaïques (PV) sont des composants essentiels de tout système photovoltaïque. Ils assurent la connexion électrique entre les panneaux solaires, ainsi qu’entre les panneaux et l’installation électrique de l’habitation.

Pour rappel, les panneaux produisent de l’énergie en convertissant l’énergie solaire en électricité. Cette électricité est ensuite acheminée vers un onduleur. L’onduleur va permettre de transformer le courant continu provenant des panneaux photovoltaïques en courant alternatif. Ce courant alternatif pourra alimenter les équipements électriques du logement.

Ce type de câbles transporte l’électricité produite par les panneaux solaires. Ces câbles doivent donc être suffisamment résistants aux intempéries et aux rayons UV.

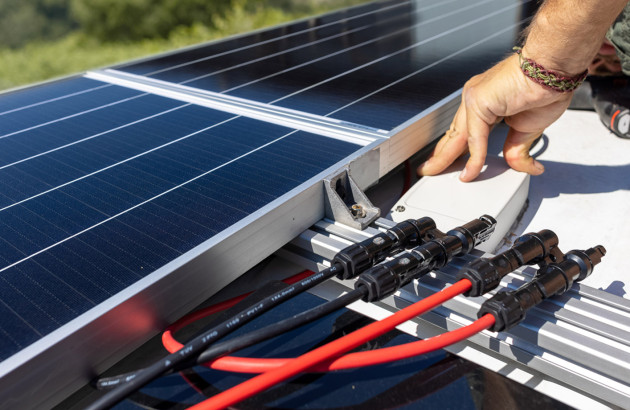

Différents types de câbles branchés sur un panneau solaire

Quel câblage choisir pour la connexion des panneaux solaires et pour raccorder les panneaux à l’alimentation électrique du logement ?

Il existe plusieurs types de câbles pour les installations photovoltaïques. En effet, les câbles reliant les panneaux à l’onduleur ne présentent pas les mêmes caractéristiques que les câbles reliant l’onduleur à l’installation électrique du logement. Voici les principaux câbles que vous pouvez retrouver sur une installation photovoltaïque :

  • les câbles DC qui transportent le courant continu des panneaux solaires vers l’onduleur, composés généralement de cuivre avec une isolation pour protéger le câble des rayons UV et des intempéries ;
  • les câbles AC, qui transportent le courant alternatif de l’onduleur vers les équipements électriques du bâtiment, également composés de cuivre avec un matériau isolant ;
  • les câbles de mise à la terre qui connectent le système photovoltaïque à la terre pour protéger l’installation et les habitants contre les décharges électriques en cas de court-circuit ;
  • les câbles de communication (en cuivre ou en fibre optique) qui transmettent des informations entre les différents composants du système photovoltaïque (onduleur, panneaux solaires, dispositif de contrôle de la production d’énergie…).

PRENEZ
RENDEZ-VOUS

PRENDRE RDV

SIMULER VOTRE

PROJET PHOTOVOLTAÏQUE

SIMULEZ L'INSTALLATION DE PANNEAUX SOLAIRES

Chaque câble doit être choisi selon son utilisation pour assurer un fonctionnement optimal et sécurisé du système photovoltaïque. Au moindre doute, n’hésitez pas à demander conseil à un vendeur spécialisé dans le domaine du photovoltaïque ou à un installateur professionnel de panneaux solaires.

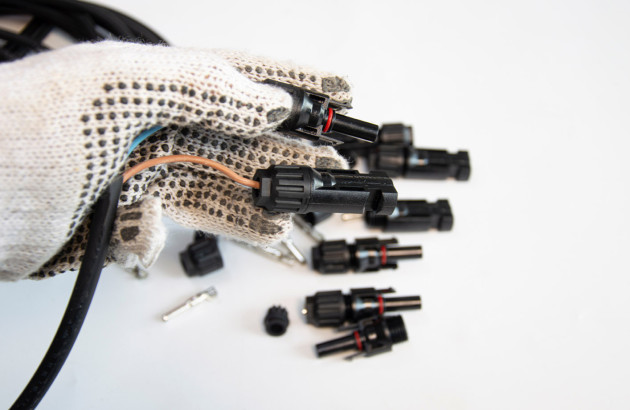

Composition des câbles de panneaux solaires

Quelles sont les principales caractéristiques des câbles de panneaux solaires (section, tension, etc.) ?

Chaque câble présente différentes caractéristiques, selon son utilisation et la puissance du courant électrique qu’il transporte. Les principales caractéristiques des câbles de panneaux solaires sont les suivantes :

  • la section du câble, qui détermine la quantité de courant qui peut être transportée sans surtension et qui est choisie en fonction de la puissance des panneaux solaires et des équipements électriques connectés ;
  • la tension nominale du câble, qui doit être supérieure ou égale à la tension de sortie maximale des panneaux solaires et de l’onduleur ;
  • l’isolation du câble pour que le câble soit résistant aux rayons UV, aux intempéries, à la chaleur et au froid.

Ces caractéristiques sont à prendre en compte au moment de choisir les câbles, afin de garantir une installation photovoltaïque performante et sécurisée. Un câble inadapté peut entraîner un dysfonctionnement sur l’ensemble de l’installation et endommager d’autres composants tels que les panneaux solaires ou bien encore l’onduleur. Au-delà d’un dysfonctionnement des panneaux, un câble inadapté peut également augmenter le risque de surtension et in fine d’incendie dans le logement.

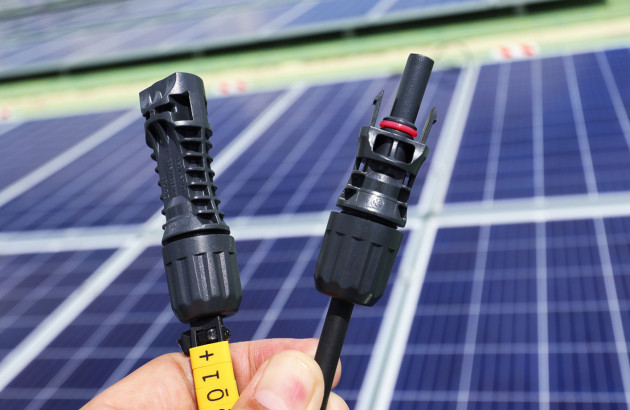

Personne qui tient 2 cables avec des panneaux solaires à l'arrière plan

Comment choisir des câbles adaptés au branchement de son installation solaire (longueur, puissance, diamètre…) ?

Le choix des câbles dépend de plusieurs facteurs. Voici quelques éléments à prendre en compte au moment de choisir vos câbles :

  • la puissance des panneaux solaires pour déterminer la section du câble nécessaire afin de transporter le courant électrique produit ;
  • la distance entre les panneaux et l’onduleur, car plus la distance est importante et plus la section du câble doit être élevée pour compenser la perte de puissance due à la résistance électrique ;
  • la tension nominale du câble qui doit être supérieure ou égale à la tension de sortie maximale des panneaux solaires et de l’onduleur ;
  • l’isolation du câble pour une résistance aux rayons UV, aux intempéries, à la chaleur et au froid ;
  • les normes et réglementations en vigueur.

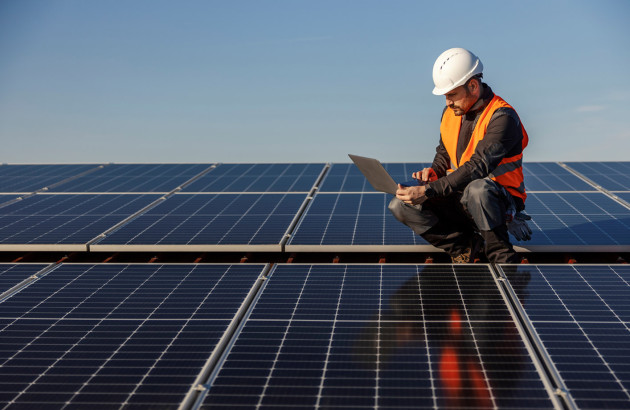

installateur professionnel qui travaille sur une installation de panneau solaire

Un installateur professionnel pourra déterminer les câbles appropriés pour votre installation solaire, afin de garantir la sécurité et la performance du système photovoltaïque. De plus, en cas de problème technique entraînant des dommages au niveau de l’habitation, le contrat d’assurance habitation pourra prévoir une indemnisation subordonnée à l’intervention d’un professionnel concernant l’installation de panneaux solaires. Pour ces raisons, il est recommandé de faire appel à un professionnel avant de finaliser son choix de câbles pour les panneaux solaires.

Le choix des câbles n’est donc pas si évident au vu des nombreux facteurs à prendre en compte. Pour choisir le bon modèle de câble, vous pouvez :

  • utiliser des tableaux de sélection proposés par certains fabricants de câbles de panneaux solaires, afin de déterminer la section des câbles et la distance entre les panneaux et l’onduleur ;
  • demander conseil à un installateur professionnel en énergie solaire pour déterminer les câbles appropriés à votre installation solaire.

Dans tous les cas, si vous n’êtes pas vous-même un expert dans ce secteur, il est vivement conseillé de faire appel à un installateur professionnel afin de vous garantir une installation opérationnelle et sécurisée.

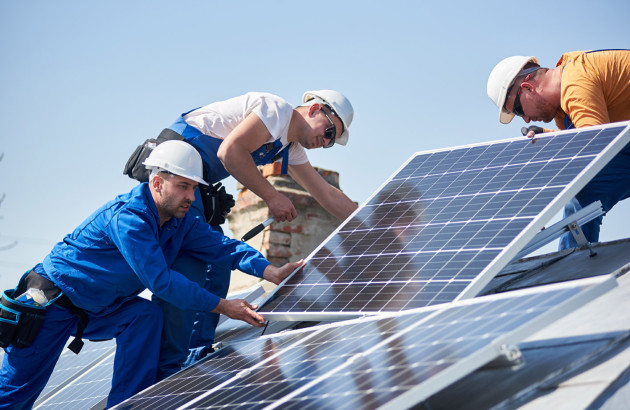

3 installateurs qui posent un panneau solaire sur un toit

Nos conseils d’installation et d’entretien des câbles de panneaux solaires

L’installation des câbles de panneaux solaires doit être effectuée selon les procédures d’installation en vigueur, afin de garantir la sécurité et la performance du système photovoltaïque. Voici quelques étapes importantes à respecter pour installer correctement les câbles de panneaux solaires :

  1. respecter les normes électriques en vigueur avec des câbles correctement dimensionnés, installés et raccordés pour assurer la sécurité et la performance du système photovoltaïque ;
  2. utiliser des accessoires appropriés (connecteurs, boîtes de jonction, bornes de raccordement, fusibles, disjoncteurs, etc.) et choisis en fonction des spécifications techniques des câbles et du système photovoltaïque ;
  3. installer les câbles selon la configuration du système photovoltaïque et de manière à résister aux intempéries à l’aide de colliers de serrage et de supports appropriés pour éviter les tensions et les torsions ;
  4. vérifier régulièrement les connexions électriques qui doivent être bien serrées avec les conducteurs de câble pour éviter les problèmes de corrosion ou de desserrage.

L’installation des câbles de panneaux solaires nécessite ainsi des compétences techniques pour garantir la sécurité et la performance du système photovoltaïque. C’est pour cette raison qu’il est recommandé de faire appel à un installateur professionnel.

De plus, votre installation solaire doit faire l’objet d’un entretien régulier, y compris au niveau des câbles de panneaux solaires. Voici les principales actions à réaliser pour entretenir ces câbles :

  • faire inspecter régulièrement les câbles pour détecter tout signe de dommage, de corrosion ou d’usure, idéalement par un professionnel qualifié pour garantir la sécurité et le bon fonctionnement du système photovoltaïque ;
  • nettoyer les câbles à l’aide d’un chiffon sec ou d’une brosse douce, car ces derniers doivent rester propres et débarrassés de tout dépôt de saleté ou de poussière afin d’éviter les risques d’arc électrique ;
  • protéger les câbles contre les intempéries pour éviter les risques de corrosion et de dommage, à l’aide de gaines ;
  • faire réparer rapidement le câblage par un professionnel qualifié après tout signe de dommage ou de dégradation des câbles, pour éviter les risques d’incendie ou de détérioration de l’installation photovoltaïque ;
  • vérifier les connexions, afin de s’assurer qu’elles sont bien serrées et qu’elles ne présentent aucun signe de corrosion.

L’entretien régulier des câbles de panneaux solaires est donc essentiel pour garantir la sécurité et la performance du système photovoltaïque. Il est vivement recommandé de faire appel à un professionnel qualifié pour effectuer l’entretien régulier de ces câbles.

Femme satisfaite des conseils et astuces Espace Aubade, contente elle a tout compris, elle recommande à 100%, pointe du doigt la marque en haut, mise en valeur, fond bleu marine

Ce qu’il faut retenir

Les câbles de panneaux solaires représentent donc des éléments indispensables au bon fonctionnement de l’installation photovoltaïque. Permettant le transport du courant électrique, les câbles doivent être adaptés à la puissance des panneaux. C’est pour cette raison que la tension nominale, la section du câble et l’isolation doivent être choisies selon l’envergure et la puissance de l’installation photovoltaïque. Un installateur professionnel sera à même d’installer des câbles de panneaux solaires adaptés afin de garantir le bon fonctionnement et la sécurité du système photovoltaïque.

Par conséquent, n’hésitez pas à contacter dès à présent un installateur professionnel pour concevoir et valider votre projet d’installation de panneaux photovoltaïques avec les câbles adaptés. Vous pouvez également partager cet article à vos connaissances, afin que le plus grand nombre puisse comprendre l’utilité de bien choisir les câbles pour les panneaux solaires.
