Choisir et installer une gaine de climatisation

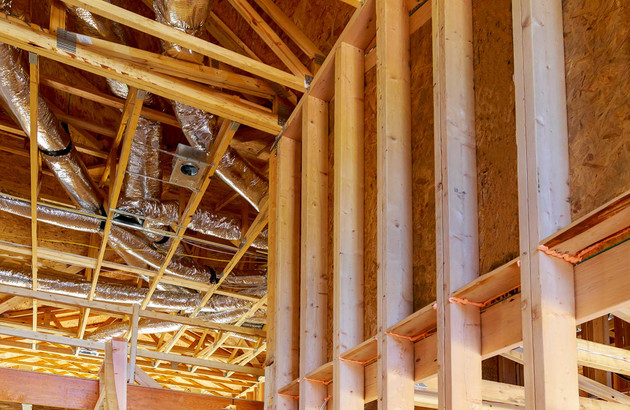

Illustration du système gainable dans le faux plafond

Comment fonctionne un climatiseur gainable ?

Un climatiseur gainable fonctionne comme les systèmes de climatisation de type split. Il est composé :

d’une unité intérieure ;
d’un groupe extérieur ;
d’une régulation.

L’unité intérieure permet l’aspiration et le soufflage de l’air chaud ou froid selon le mode chauffage ou climatisation du climatiseur gainable réversible. L’unité intérieure comprend deux caissons : un caisson pour l’aspiration et un caisson pour la distribution de l’air. Cette unité intérieure est reliée à plusieurs bouches de soufflages par des gaines flexibles ou rigides (gaine spirale en inox ou en acier galvanisé) dissimulées dans le faux plafond. Seules les grilles d’aération reliées à ces différents conduits de ventilation sont apparentes au plafond.

DÉCOUVREZ LE
CONFIGURATEUR CLIMATISATION

ESTIMEZ VOTRE PROJET

INTERROGEZ

UN CONSEILLER

ÊTRE APPELÉ

Le groupe extérieur permet de rejeter l’air chaud à l’extérieur du logement en mode climatisation. En mode chauffage, cette unité extérieure capte les calories de l’air chaud extérieur pour réchauffer l’intérieur du logement. Le groupe extérieur n’est pas relié avec l’unité intérieure par un conduit de ventilation, mais par des liaisons frigorifiques contenant un fluide frigorigène.

La régulation permet quant à elle de régulariser la température et la ventilation à l’intérieur du logement.

De plus, pour l’installation d’un climatiseur gainable réversible, il est essentiel de choisir des gaines isolées avec de la laine de verre par exemple. Cette isolation est nécessaire pour permettre une étanchéité avec l’air ambiant dans le faux plafond et ainsi préserver la fraîcheur ou la chaleur de l’air véhiculé entre les différents raccords (gaine souple, semi-rigide ou rigide) de l’unité intérieure aux bouches de soufflage.

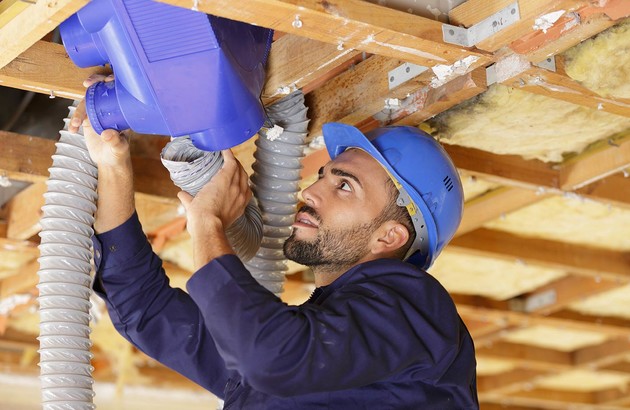

Professionnel effectuant l'installation de la gaine de climatisation

Comment sont installées les gaines de climatisation ?

Contrairement aux gaines de VMC double flux ou simple flux, les gaines de ventilation de climatisation peuvent véhiculer aussi bien de l’air frais que de l’air chaud. Ce type de conduit souple ou rigide pour un climatiseur gainable doit donc offrir une isolation thermique et phonique entre les différents caissons de l’unité intérieure et les bouches de soufflages dispersées dans les différentes pièces du logement.

Pour un climatiseur silencieux, les gaines de climatisation sont installées dans le faux plafond comme les gaines des systèmes de ventilation de type VMC double flux ou simple flux. Les gaines doivent avoir une longueur suffisante pour relier chaque bouche de soufflage à l’unité intérieure. À titre de comparaison, une gaine d’un extracteur d’air simple est relativement courte.

Pour installer un climatiseur gainable, il est vivement conseillé de faire appel à un professionnel qui pourra évaluer l’opportunité de privilégier un conduit flexible ou rigide. De plus, ce professionnel pourra anticiper et effectuer le positionnement de ces différentes gaines selon les pièces à climatiser ou à chauffer.

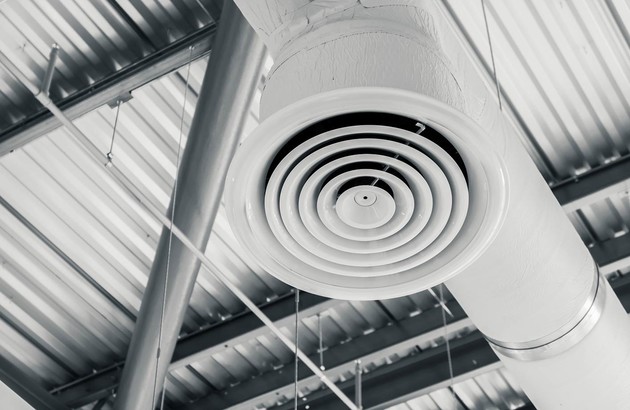

visuel illustration d'une gaine de climatisation

Quel est le coût de l’installation d’un climatiseur gainable ?

Le coût total de l’installation d’un climatiseur gainable dépend du nombre de bouches de soufflages à installer, du nombre de mètres de gaines à positionner dans le faux plafond ainsi que de la puissance du climatiseur.

En moyenne, l’installation d’un climatiseur gainable qui comprend le prix des gaines et leur installation est d’environ 170 € au mètre carré.

Une gaine de climatisation permet donc :

de véhiculer l’air froid ou chaud aux différentes bouches de soufflages,
d’avoir un système de climatisation gainable discret avec l’installation des gaines dans le faux plafond.

Illustration d'une jeune femme qui à une idée en tête

Ce qu'il faut retenir

La gaine de climatisation assure la liaison entre les différentes unités d'un climatiseur gainable. Pour choisir et installer une gaine, il faut :

déterminer le nombre de pièces à climatiser et donc le nombre de bouches de soufflages à installer ;
placer les gaines dans un faux plafonds pour bénéficier d'une clim silencieuse et discrète.
