Comment fonctionne un onduleur hybride ?

Principe de fonctionnement

L’onduleur hybride combine deux modes :

• le mode on grid (lié au réseau), qui permet d’injecter l’électricité dans la maison ou dans le réseau électrique national à la manière d’un onduleur solaire traditionnel ;
• le mode off grid (hors réseau), qui permet de stocker l’électricité produite dans un parc batterie.

Ce système permet d’ajuster l’offre et la demande d’électricité : on parle de réseau intelligent ou smart grid. Pourquoi c’est intéressant ? Parce que les panneaux solaires connaissent un pic de production vers midi, en particulier les jours ensoleillés. La production est alors plus importante que la consommation et il devient intéressant de stocker l’électricité dans des batteries. Cependant, ce stockage induit une perte importante (plus de 20 %). C’est pourquoi les onduleurs hybrides stockent l’électricité uniquement lorsque c’est nécessaire !

Bon à savoir : vous pensez installer un système de stockage à l’avenir ? L’onduleur hybride peut fonctionner sans batterie : il dévie alors simplement le surplus d’électricité sur le réseau électrique.

Composants

L’onduleur hybride se compose généralement des éléments suivants :

• un convertisseur DC/AC ou onduleur, qui transforme le courant continu en courant alternatif ;
• un inverseur de sources, qui bascule de l’alimentation de la batterie à celle du réseau (et inversement) ;
• un régulateur MPPT (maximum power point tracking) ou chargeur solaire, qui régule la puissance produite par les panneaux solaires.

Les inconvénients

Néanmoins, ce type d’onduleur solaire présente également des inconvénients :

• un coût à l’achat plus important (mais ce coût est rentabilisé sur le long terme) ;
• une incompatibilité avec certaines batteries ;

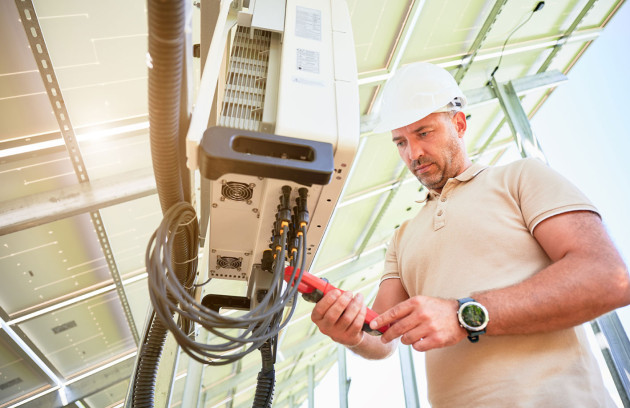

• des recâblages parfois nécessaires s’il est installé sur une installation solaire existante.

2. Le rendement

Le rendement énergétique correspond à la proportion d’énergie rendue par rapport à celle fournie. Pour bénéficier de hautes performances, vous devez miser sur un rendement d’au moins 95 %. Jetez également un œil aux « rendements européens ». Plus fiables, ils sont calculés en conditions normales d’utilisation.

3. Le type de raccordement

Un onduleur hybride peut être compatible avec :

• un raccordement triphasé, constitué de trois fils de phase de 230 volts chacun ;
• un raccordement monophasé, constitué d’un câble formé de deux fils (un fil de phase et un fil neutre).

Les installations solaires monophasées sont beaucoup plus répandues dans les logements particuliers, dont la consommation électrique excède rarement 18 kVA.

4. Les batteries compatibles

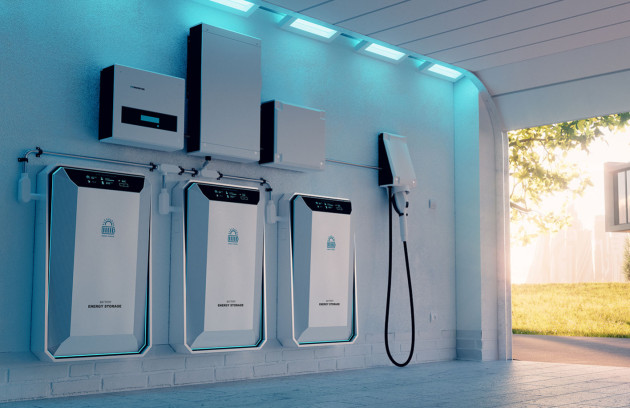

Les batteries permettent de stocker l’énergie solaire non consommée. Cette dernière peut être utilisée a posteriori ou être vendue à un fournisseur d’électricité. Les onduleurs solaires hybrides ne sont pas compatibles avec tous les types de batterie : n’oubliez pas de vérifier avant d’acheter ! Voici de quoi guider votre choix :

• la batterie lithium-ion : il s’agit de la batterie la plus chère, mais aussi de la plus répandue. Et pour cause, elle présente de nombreux avantages : durée de vie importante, pas d’entretien, non toxique et recyclable dans des centres spécialisés ;
• la batterie à plomb ouvert : sa durée de vie est élevée. Néanmoins, elle n’est pas étanche et libère de l’hydrogène en plus d’être sensible au froid. Elle doit donc être stockée dans un local ventilé ;
• la batterie AGM : elle contient également du plomb, mais elle est étanche et ne dégage aucun gaz. Elle ne requiert aucun entretien, mais sa durée de vie est plus courte ;
• la batterie gel : elle contient également du plomb, mais combine les avantages des deux précédentes. En effet, elle est étanche, durable et ne demande pas d’entretien. En revanche, elle pèche par sa fragilité : elle supporte mal les charges importantes et les grosses intensités.

5. La garantie

La durée de vie des onduleurs hybrides est généralement comprise entre 8 et 10 ans. Ces derniers doivent donc être remplacés régulièrement !

Pour choisir un produit de qualité, tenez compte de la garantie du fabricant. Cette dernière oscille généralement autour de 5 ans.

Cas particulier : les onduleurs de chaîne

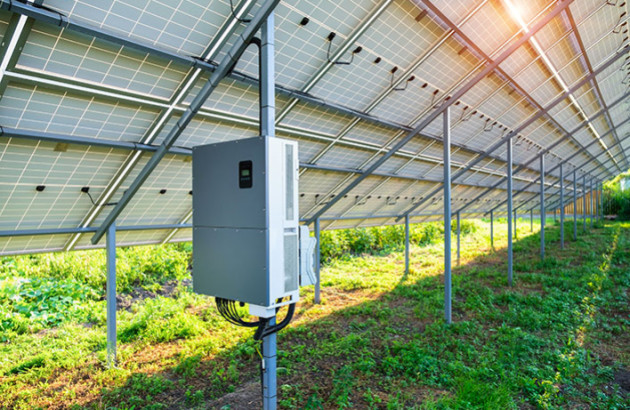

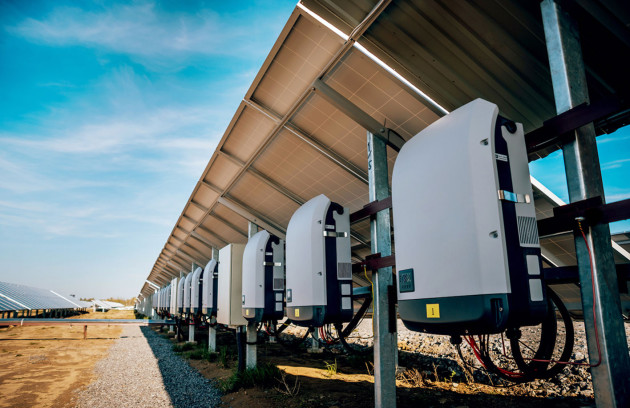

Les installations solaires suivent souvent une configuration en chaîne. Autrement dit, elles sont constituées de plusieurs panneaux solaires reliés les uns aux autres, généralement suivant la même orientation, et reliés à un seul onduleur.

Si vous cherchez un onduleur hybride pour équiper une installation solaire en chaîne, vous devez tenir compte des paramètres suivants :

• le nombre d’entrées MPPT, qui peuvent gérer des champs photovoltaïques avec des orientations différentes ;
• la tension DC max.

Vous l’aurez compris, les onduleurs solaires hybrides sont des équipements incontournables pour optimiser le fonctionnement de vos installations solaires. S’inscrivant dans la technologie smart grid, ils vous permettent de gérer votre production d’énergie renouvelable de manière intelligente. Pour en bénéficier, contactez sans plus attendre un expert du réseau Guide Artisan ! Il pourra vous conseiller et vous guider dans votre projet.
